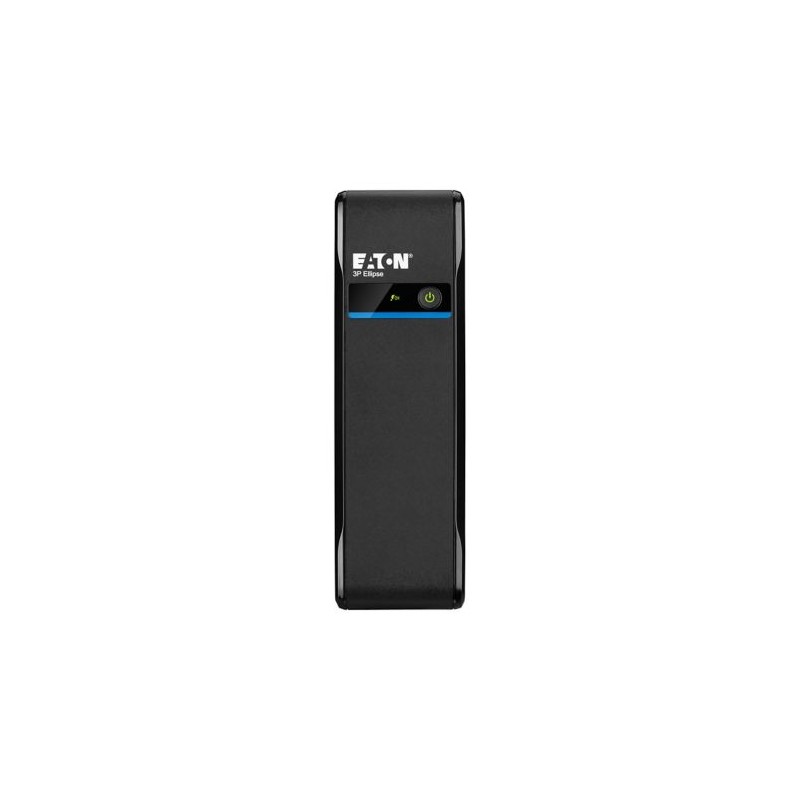

Eaton 3P Ellipse 1300 USB FR 3P1300UF

Avis(0)

279,00 €

TTC

Protection de vos équipements sensibles

Garanties sécurité

Eaton 3P Ellipse 1300 USB FR : onduleur 1300 VA / 840 W avec 8 prises françaises et USB

L'Eaton 3P Ellipse 1300 USB FR est un onduleur compact et polyvalent destiné à protéger les ordinateurs, écrans, équipements réseau, terminaux professionnels et autres appareils électroniques sensibles contre les coupures de courant et les surtensions électriques.

Avec une puissance de 1300 VA / 840 W, il offre une capacité nettement supérieure aux modèles 700 VA et 900 VA de la gamme 3P Ellipse et peut alimenter plusieurs équipements simultanément.

Cette version française dispose de 8 prises Type E : quatre prises bénéficient d'une alimentation de secours sur batterie ainsi que d'une protection contre les surtensions, tandis que quatre autres prises assurent la protection contre les surtensions uniquement.

L'onduleur intègre également une interface de communication USB HID, deux ports de recharge USB-A et USB-C, deux batteries remplaçables et une compatibilité avec le logiciel Eaton UPS Companion.

Eaton 3P Ellipse 1300 USB FR onduleur 1300 VA 840 W

1300 VA / 840 W pour les postes exigeants

Le Eaton 3P Ellipse 1300 délivre une puissance maximale de 1300 VA et une puissance active pouvant atteindre 840 W.

Cette capacité permet d'alimenter plusieurs appareils pendant une coupure : ordinateur, écrans, NAS, box Internet, routeur ou différents équipements informatiques.

Le facteur de puissance de sortie annoncé est de 0,6.

Pour préserver une autonomie confortable et conserver une marge de sécurité, il est conseillé de ne pas dimensionner l'installation exactement à la limite des 840 W.

Technologie Off-Line / Standby

Le 3P1300UF utilise une topologie Standby, également appelée Off-Line.

Lorsque le réseau électrique fonctionne normalement, les appareils sont alimentés directement par le secteur tout en bénéficiant de la protection intégrée contre les surtensions.

Lorsqu'une coupure est détectée, l'onduleur commute sur ses batteries internes afin de maintenir temporairement l'alimentation des prises secourues.

Cette architecture est particulièrement adaptée aux postes informatiques, aux terminaux de point de vente, au télétravail et aux petits équipements réseau.

Eaton 3P Ellipse 1300 technologie Off-Line Standby

8 prises françaises intégrées

La version 3P1300UF dispose de 8 prises françaises Type E.

Cette configuration permet de connecter directement de nombreux appareils sans ajouter de multiprise en sortie de l'onduleur.

Les huit prises n'ont cependant pas toutes la même fonction.

4 prises : batterie + protection surtension
4 prises : protection surtension uniquement

4 prises secourues par batterie

Quatre des prises françaises continuent d'être alimentées lorsque le courant secteur disparaît.

Elles bénéficient également de la protection contre les surtensions.

Elles sont donc destinées aux équipements prioritaires comme :

ordinateur
écran principal
NAS
routeur
box Internet
petit serveur adapté à la puissance disponible

Quatre prises secourues Eaton 3P Ellipse 1300

Prises parafoudre Eaton 3P Ellipse 1300 USB FR

4 prises supplémentaires protégées contre les surtensions

Quatre autres prises disposent de la protection contre les surtensions mais ne sont pas alimentées par les batteries pendant une coupure.

Elles conviennent parfaitement aux périphériques qui doivent être protégés mais qui n'ont pas besoin de rester alimentés pendant une panne.

On peut par exemple y connecter une imprimante, des enceintes, un chargeur ou un périphérique non prioritaire.

Deux batteries 12 V / 7 Ah remplaçables

Le Eaton 3P Ellipse 1300 utilise 2 batteries plomb-acide étanches de 12 V / 7 Ah.

Les batteries sont remplaçables, ce qui permet de prolonger la durée de vie de l'onduleur sans remplacer l'ensemble de l'appareil.

Eaton intègre également plusieurs fonctions de gestion automatique :

test automatique de la batterie
protection contre la décharge profonde
recharge permanente de la batterie
démarrage à froid

Une autonomie adaptée aux postes professionnels

L'autonomie réelle dépend directement de la consommation des appareils raccordés.

Dans sa documentation, Eaton publie notamment les autonomies moyennes suivantes pour le modèle 1300 USB :

1 PC : environ 42 minutes
2 PC : environ 20 minutes
3 PC : environ 11 minutes

Ces valeurs sont indicatives et peuvent varier selon la consommation réelle, l'état des batteries et la température.

USB HID et Eaton UPS Companion

Le 3P1300UF possède un port de communication USB compatible HID.

Relié à un ordinateur, l'onduleur peut être supervisé grâce au logiciel Eaton UPS Companion.

Selon la configuration, celui-ci permet notamment :

de surveiller l'état de l'onduleur
de suivre certaines données énergétiques
de configurer certains paramètres
de déclencher un arrêt sécurisé du système

Ports USB A et USB C Eaton 3P Ellipse 1300

Recharge USB-A et USB-C

La version USB dispose également de deux connecteurs de recharge accessibles sur le châssis.

1 × USB-A
1 × USB-C

Ces ports permettent de recharger facilement un smartphone, une tablette, un casque ou un petit périphérique USB.

Grenoble Informatique indique une sortie maximale de 5 V / 2 A partagés.

Il ne s'agit pas d'un chargeur USB-C Power Delivery pour ordinateur portable.

Protection contre les surtensions certifiée

Le 3P Ellipse intègre une protection contre les surtensions sur l'ensemble de ses huit prises.

Eaton annonce une conformité à la norme IEC 61643-11.

Les valeurs annoncées comprennent notamment :

Uoc : 6000 V
Up : inférieur à 1500 V

Cette protection vient compléter l'alimentation de secours sur batterie.

Protection surtension Eaton 3P Ellipse 1300

Fonction Cold Start

L'onduleur dispose de la fonction Cold Start.

Celle-ci permet de mettre l'onduleur en marche directement sur batterie, même lorsque le secteur est absent.

Cette possibilité peut être utile pour alimenter temporairement un équipement essentiel lorsqu'aucune alimentation électrique n'est disponible.

Fonctionnement silencieux

Eaton annonce un niveau sonore inférieur à 25 dB à 1 mètre.

L'onduleur peut donc être installé dans un bureau, un espace de télétravail, un comptoir de vente ou un environnement résidentiel sans générer de nuisance sonore importante.

Des signaux sonores restent néanmoins disponibles afin d'avertir l'utilisateur d'une coupure, d'un fonctionnement sur batterie ou d'un événement particulier.

Eaton 3P Ellipse 1300 silencieux moins de 25 dB

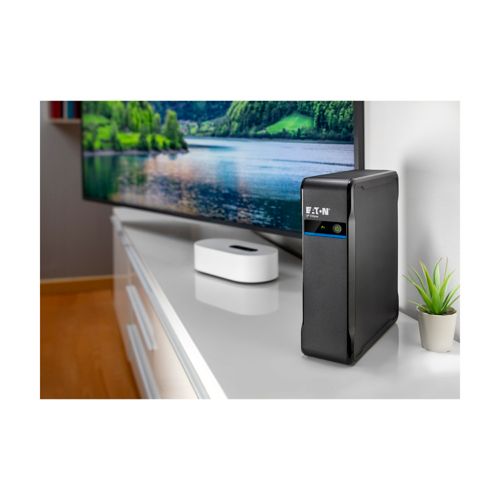

Format tour étroit et multiposition

Malgré sa puissance et ses huit prises, le 3P1300UF conserve un châssis très étroit.

Il mesure seulement 81 mm de largeur, pour environ 305 mm de hauteur et 312 mm de profondeur.

Eaton a conçu la gamme 3P Ellipse pour pouvoir être utilisée verticalement, horizontalement ou avec des systèmes de fixation optionnels.

Des kits rack et muraux Eaton sont disponibles séparément.

Jusqu'à 97 % de rendement

Eaton annonce une efficacité pouvant atteindre 97 % à charge maximale.

L'architecture Standby permet de limiter les pertes énergétiques lorsque le réseau électrique fonctionne normalement.

Cette efficacité est particulièrement intéressante pour un onduleur destiné à rester connecté 24 heures sur 24.

Eaton 3P Ellipse 1300 efficacité 97 pourcent

Puissance

Puissance apparente : 1300 VA
Puissance active : 840 W
Facteur de puissance : 0,6

Technologie : Standby / Off-Line
Entrée : monophasée
Sortie : monophasée

Prises électriques

Nombre total : 8 prises françaises
Prises secourues : 4
Batterie + protection surtension

Prises surtension uniquement : 4
Type : prises françaises Type E
Entrée secteur : IEC C14

Batteries

Nombre : 2
Tension : 12 V chacune
Capacité : 7 Ah chacune
Technologie : plomb-acide étanche

Batteries remplaçables : oui
Test automatique des batteries
Protection contre la décharge profonde
Démarrage à froid

Autonomie indicative

Configuration 1 PC : environ 42 minutes
Configuration 2 PC : environ 20 minutes

Configuration 3 PC : environ 11 minutes
Valeurs indicatives dépendantes de la charge et de l'état des batteries

USB et communication

Port de communication : USB
Standard : USB HID
Logiciel : Eaton UPS Companion

Recharge USB-A : oui
Recharge USB-C : oui
Sortie recharge : jusqu'à 5 V / 2 A partagés

Gestion réseau optionnelle

Emplacement pour carte de communication
Compatible avec une carte Cloud Eaton optionnelle

Carte réseau incluse : non
Ethernet intégré : non

Alimentation d'entrée

Connecteur : IEC C14
Longueur câble : environ 1,5 m
Tension nominale : 230 V

Réglable 220 / 230 / 240 V
Plage standard : 184 à 264 V
Plage étendue : environ 161 à 284 V
Fréquence : 50 / 60 Hz

Protections électriques

Protection contre les coupures secteur
Protection contre les surtensions
Protection contre les transitoires électriques
Disjoncteur 10 A réarmable

IEC 61643-11 : oui
Uoc : 6000 V
Up : < 1500 V
Protection contre les décharges profondes des batteries

Conditions d'utilisation

Température : 0 à 40 °C
Humidité : 0 à 95 % sans condensation

Altitude maximale : 3000 m
Niveau sonore : < 25 dB à 1 m

Dimensions et poids

Largeur : 81 mm
Hauteur : 305 mm
Profondeur : 312 mm

Poids constructeur actuel : environ 7 kg
Format : tour
Couleur : noir

Possibilités d'installation

Installation verticale
Installation horizontale

Kit rack 19" 2U : ELRACK en option
Kit mural : ELWALL en option

Rendement

Efficacité maximale annoncée : jusqu'à 97 %

Architecture Standby favorisant un rendement élevé en fonctionnement secteur

Contenu de la boîte

1 × onduleur Eaton 3P Ellipse 1300 USB FR
1 × câble d'entrée secteur

1 × câble USB
Guide de démarrage rapide
Consignes de sécurité

Idéal pour de nombreux équipements

Ordinateur professionnel : alimentation de secours et arrêt sécurisé
Deux écrans : puissance suffisante pour de nombreux postes multi-moniteurs
NAS : maintien temporaire et extinction contrôlée
Terminal de point de vente : continuité de fonctionnement en cas de microcoupure

Box Internet : maintien temporaire de la connexion
Routeur / switch : protection du réseau local
Télétravail : réduction du risque de perte de données
Petit serveur : selon la puissance et l'autonomie nécessaires

À savoir avant l'installation

La puissance active maximale du Eaton 3P Ellipse 1300 USB FR est de 840 W. La consommation totale des équipements raccordés aux prises secourues doit rester inférieure à cette valeur.

Sur les huit prises françaises, seules quatre prises bénéficient de la batterie. Les quatre autres offrent uniquement une protection contre les surtensions.

L'autonomie dépend fortement de la charge. Les valeurs 42 / 20 / 11 minutes publiées par Eaton correspondent respectivement à ses scénarios types avec 1, 2 ou 3 PC.

Les ports USB-A et USB-C intégrés sont prévus pour la recharge de petits appareils. Ils ne remplacent pas un chargeur USB-C PD haute puissance pour ordinateur portable.

Le modèle utilise deux batteries 12 V / 7 Ah. Elles sont remplaçables lorsque leur autonomie devient insuffisante après plusieurs années.
