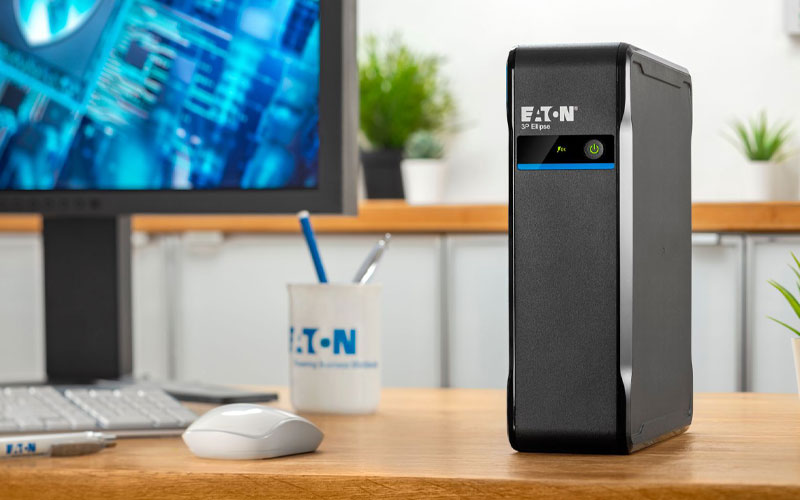

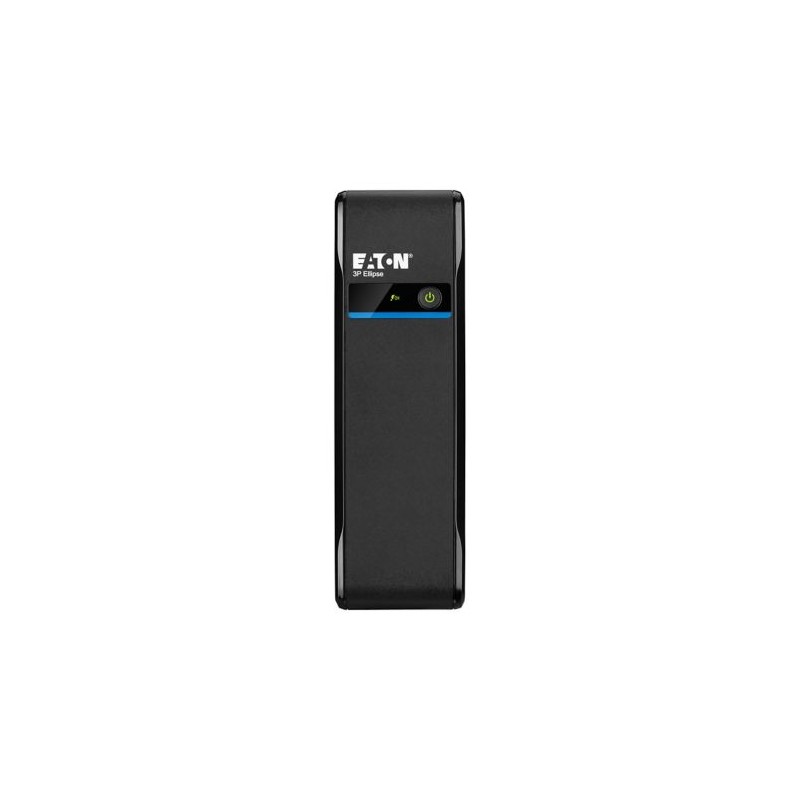

L'Eaton 3P Ellipse 550 FR est un onduleur compact destiné à protéger les ordinateurs, écrans, box Internet, routeurs et autres équipements électroniques sensibles contre les coupures de courant, les surtensions et certaines perturbations du réseau électrique.
Avec une puissance de 550 VA / 330 W, il constitue une solution particulièrement adaptée à un poste bureautique, un ordinateur domestique, un terminal professionnel ou une petite installation réseau.
Cette version française dispose de 4 prises électriques Type E. Trois d'entre elles bénéficient de l'alimentation de secours sur batterie et de la protection contre les surtensions, tandis qu'une quatrième assure uniquement la protection contre les surtensions.
Sa batterie plomb-acide 12 V / 4,5 Ah est remplaçable, tandis que son fonctionnement silencieux et son format étroit facilitent son intégration dans un bureau ou un espace de travail réduit.

Le Eaton 3P Ellipse 550 offre une puissance apparente maximale de 550 VA pour une puissance active de 330 W.
Cette capacité convient particulièrement à un poste informatique de faible ou moyenne puissance comprenant par exemple un ordinateur, un écran et quelques petits périphériques.
Le facteur de puissance de sortie annoncé est de 0,6.
Pour conserver une autonomie intéressante, il est conseillé de maintenir une marge par rapport aux 330 W maximum.
Le 3P550F utilise une architecture Off-Line, également appelée Standby.
Lorsque le réseau électrique fonctionne normalement, les équipements raccordés sont alimentés par le secteur tout en bénéficiant de la protection intégrée.
Lorsqu'une coupure est détectée, l'onduleur commute sur sa batterie interne afin de maintenir les trois prises secourues.
Cette technologie est particulièrement adaptée aux ordinateurs bureautiques, équipements réseau légers et installations domestiques.


Le Eaton 3P Ellipse 550 FR possède 4 prises françaises Type E.
Les appareils peuvent ainsi être connectés directement à l'onduleur sans adaptateur ou bloc multiprise spécifique.
Les quatre prises bénéficient de la protection contre les surtensions.
Parmi elles, trois disposent également de l'alimentation de secours sur batterie.
Trois prises continuent d'être alimentées lorsque le réseau secteur disparaît.
Elles sont destinées aux appareils que l'on souhaite maintenir temporairement sous tension, par exemple :
La quatrième prise conserve la protection contre les surtensions mais n'est plus alimentée pendant une coupure.


Le 3P550F utilise une batterie interne 12 V / 4,5 Ah.
Il s'agit d'une batterie plomb-acide étanche, technologie couramment utilisée dans les onduleurs professionnels.
La batterie est remplaçable, permettant de prolonger la durée de vie de l'appareil lorsqu'elle perd progressivement sa capacité.
Le système intègre également un test automatique de la batterie et une protection contre les décharges profondes.
Eaton publie une autonomie moyenne d'environ 11 minutes pour son scénario de référence avec un ordinateur.
Cette autonomie permet principalement de conserver suffisamment de temps pour enregistrer les documents en cours, fermer les applications et arrêter correctement l'ordinateur.
L'autonomie réelle dépend néanmoins de la consommation des appareils raccordés, de l'état de la batterie, de son âge et de la température.


Les quatre prises bénéficient de la protection contre les surtensions électriques.
Cette fonction protège les équipements raccordés contre certaines perturbations transitoires du réseau électrique.
La gamme Eaton 3P Ellipse répond notamment à la norme IEC 61643-11.
Eaton annonce une tension à vide Uoc de 6000 V et un niveau de protection Up inférieur à 1500 V.
Le 3P550F bénéficie de la fonction Cold Start.
Elle permet de démarrer l'onduleur directement sur batterie même lorsque le réseau secteur est absent.
Cette fonction peut être utile lorsqu'un équipement doit être alimenté temporairement pendant une coupure.


Le Eaton 3P Ellipse 550 dispose d'une interface utilisateur LED permettant de visualiser rapidement l'état de fonctionnement de l'onduleur.
Des signaux sonores complètent également les indications visuelles en cas d'événement lié à l'alimentation ou à la batterie.
Cette version 550 FR ne dispose cependant d'aucune interface USB de supervision informatique.
Eaton annonce un niveau sonore inférieur à 25 dB à 1 mètre.
Le 3P550F peut ainsi être installé dans un bureau, un espace de télétravail ou une pièce calme sans générer une nuisance sonore importante en fonctionnement normal.
Des alarmes sonores peuvent néanmoins être émises pour signaler le passage sur batterie ou certains événements.


Eaton annonce une efficacité pouvant atteindre 97 % à pleine charge.
La technologie Off-Line permet de limiter les pertes énergétiques lorsque le réseau électrique fonctionne normalement.
Cette efficacité est particulièrement utile pour un équipement destiné à rester connecté au secteur en permanence.
Le Eaton 3P Ellipse 550 adopte un format particulièrement étroit.
Ses dimensions sont de 235 × 263 × 81 mm en profondeur, hauteur et largeur.
Son poids constructeur est d'environ 3 kg.
Il peut donc être placé facilement à côté d'une unité centrale, sous un bureau ou dans un environnement disposant de peu d'espace.

La puissance maximale du Eaton 3P Ellipse 550 FR est de 330 W. La somme des appareils raccordés aux prises secourues doit donc rester sous cette valeur.
Sur les quatre prises françaises, seulement trois disposent de l'alimentation de secours sur batterie.
La quatrième prise bénéficie de la protection contre les surtensions, mais s'éteint en cas de coupure secteur.
Cette référence 3P550F n'est pas un modèle USB. Elle ne dispose donc ni d'un port USB HID pour la supervision, ni du logiciel UPS Companion, ni de ports USB-A ou USB-C de recharge.
Eaton annonce environ 11 minutes d'autonomie dans son scénario de référence « 1 PC ». Cette valeur reste indicative et dépend de la charge réelle.
Grenoble Informatique indique un poids de 3,3 kg, tandis que la fiche produit Eaton actuelle indique 3 kg. La valeur constructeur est retenue ici.
Marque : Eaton
Modèle : 3P Ellipse 550 FR
Référence constructeur : 3P550F
Type : onduleur Off-Line
EAN : 3553340621246
Puissance : 550 VA / 330 W
Format : tour compacte
Couleur : noir
