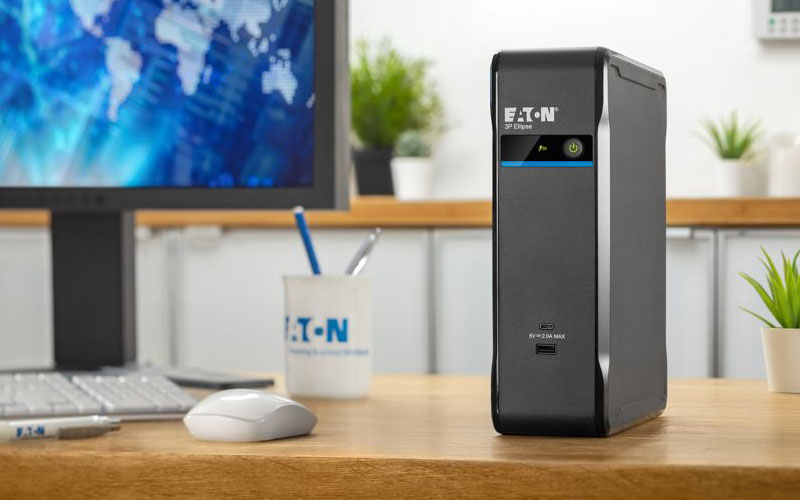

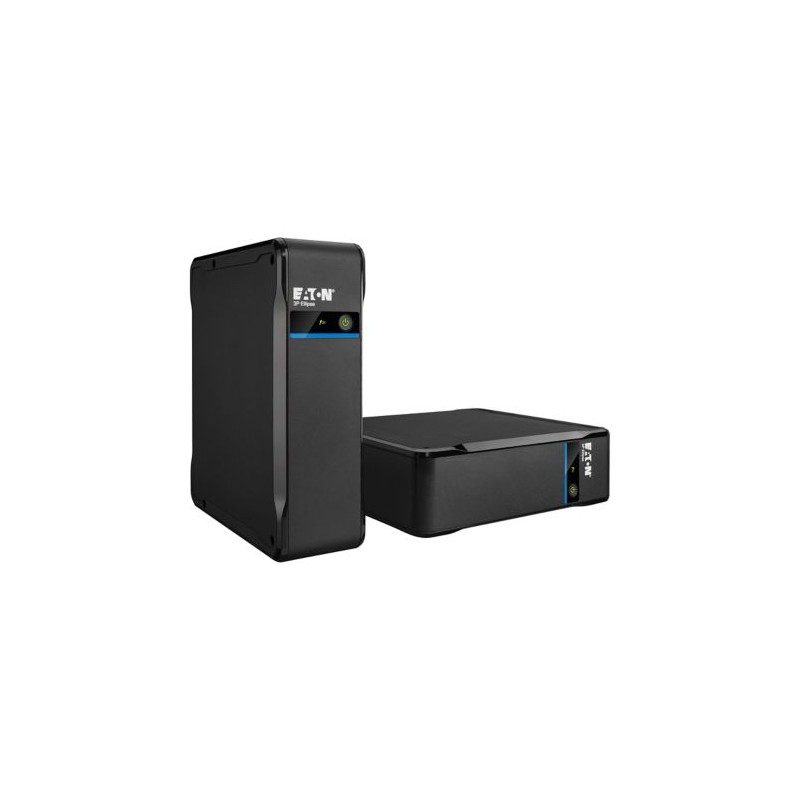

L'Eaton 3P Ellipse 700 USB FR est un onduleur compact conçu pour protéger les ordinateurs, écrans, équipements réseau et périphériques électroniques contre les coupures de courant, les surtensions et différentes perturbations du réseau électrique.
Avec une puissance de 700 VA / 420 W, il convient particulièrement à un poste informatique, une installation bureautique, un terminal de point de vente, une box Internet ou un petit ensemble réseau.
Cette version française dispose de 4 prises Type E : trois sont protégées par la batterie et contre les surtensions, tandis qu'une quatrième offre uniquement la protection contre les surtensions.
Le 3P700UF intègre également une interface USB HID pour la supervision, des ports de recharge USB-A et USB-C, une batterie remplaçable de 12 V / 7 Ah ainsi que la fonction de démarrage à froid Cold Start.

Le Eaton 3P Ellipse 700 délivre une puissance apparente maximale de 700 VA.
Sa puissance active maximale atteint 420 W, avec un facteur de puissance de sortie de 0,6.
Cette capacité permet de protéger un poste informatique composé par exemple d'un ordinateur, d'un écran et de plusieurs périphériques essentiels.
Pour bénéficier d'une autonomie confortable, il est recommandé de conserver une marge par rapport à la puissance maximale de 420 W.
Le 3P700UF utilise une topologie Off-Line, également appelée Standby.
Lorsque le réseau électrique fonctionne normalement, les appareils sont alimentés par le secteur tout en bénéficiant de la protection contre les surtensions.
Si une coupure est détectée, l'onduleur bascule automatiquement sur sa batterie interne afin de maintenir temporairement les appareils raccordés aux prises secourues.
Cette architecture convient particulièrement aux ordinateurs de bureau, aux postes professionnels et aux équipements réseau de petite puissance.


Le Eaton 3P Ellipse 700 USB FR dispose de 4 prises françaises Type E.
Les appareils peuvent ainsi être connectés directement à l'onduleur sans adaptateur spécifique.
Les quatre prises sont protégées contre les surtensions.
Parmi elles, trois prises bénéficient également de l'alimentation de secours sur batterie.
Trois des quatre prises continuent à fonctionner pendant une coupure grâce à la batterie interne.
Elles sont destinées aux équipements les plus importants :
La quatrième prise protège contre les surtensions, mais n'est plus alimentée lorsque le secteur disparaît.


Le Eaton 3P700UF utilise une batterie plomb-acide étanche de 12 V / 7 Ah.
La batterie est remplaçable, permettant de prolonger la durée de vie de l'onduleur lorsqu'elle perd progressivement sa capacité.
Le système de gestion de la batterie intègre également :
Eaton annonce une autonomie typique d'environ 8,5 minutes à 50 % de charge.
À pleine charge, l'autonomie typique est d'environ 1,5 minute.
Ces valeurs permettent principalement de disposer du temps nécessaire pour sauvegarder son travail, fermer les applications et arrêter proprement l'ordinateur.
L'autonomie réelle peut varier selon la consommation, l'âge de la batterie, sa température et son état de charge.


Le modèle 3P700UF dispose d'une interface USB compatible HID.
Une fois l'onduleur relié à l'ordinateur, celui-ci peut communiquer avec le système et le logiciel Eaton UPS Companion.
Cette solution permet notamment :
La version USB ajoute deux connecteurs de recharge pour les appareils mobiles.
Ces connecteurs délivrent jusqu'à 5 V / 2 A maximum.
Ils peuvent servir à recharger un smartphone, des écouteurs, un casque, une tablette ou un autre petit périphérique USB.
Il ne s'agit pas d'une alimentation USB-C Power Delivery pour ordinateur portable.


Les quatre prises du Eaton 3P Ellipse 700 bénéficient d'une protection contre les surtensions électriques.
Cette protection permet de limiter les risques liés à certaines perturbations transitoires du réseau électrique.
La gamme 3P Ellipse répond notamment à la norme IEC 61643-11 relative à la protection contre les surtensions.
Le Eaton 3P700UF dispose de la fonction Cold Start.
Elle permet de démarrer l'onduleur directement depuis sa batterie même lorsque le secteur est absent.
Cette fonction peut être utile lorsqu'un équipement essentiel doit être alimenté temporairement pendant une coupure.


Eaton annonce un niveau sonore inférieur à 25 dB à un mètre.
L'onduleur peut donc être installé sur un poste bureautique, dans un bureau ou dans un espace de télétravail sans générer de nuisance sonore importante.
Des alertes sonores peuvent néanmoins être émises lorsqu'une coupure secteur survient ou lorsque l'état de la batterie nécessite l'attention de l'utilisateur.
Eaton annonce une efficacité maximale pouvant atteindre 97 %.
Sa consommation propre est indiquée à environ 13 W.
L'architecture Off-Line contribue à réduire les pertes énergétiques lorsque l'alimentation secteur fonctionne normalement.
Cette caractéristique est intéressante pour un appareil destiné à rester connecté en permanence.


Le 3P700UF adopte un châssis particulièrement étroit.
Ses dimensions sont de seulement 81 × 263 × 235 mm.
Son poids constructeur est d'environ 3,9 kg.
Ce format facilite son installation à côté d'un ordinateur, sous un bureau ou dans un espace de travail réduit.
La puissance active maximale du Eaton 3P Ellipse 700 USB FR est de 420 W. La consommation totale des équipements branchés sur les prises secourues doit rester sous cette limite.
Parmi les quatre prises françaises, seulement trois sont alimentées par la batterie lors d'une coupure.
La quatrième prise bénéficie de la protection contre les surtensions, mais s'éteint en cas de disparition de l'alimentation secteur.
Eaton annonce environ 8,5 minutes à 50 % de charge et environ 1,5 minute à pleine charge.
Les connecteurs USB-A et USB-C sont destinés à la recharge de petits appareils et délivrent au maximum 5 V / 2 A.
Grenoble Informatique indique un poids de 4,1 kg dans son tableau produit, alors que la fiche Eaton actuelle indique 3,9 kg. La valeur constructeur est donc retenue ici.
Marque : Eaton
Modèle : 3P Ellipse 700 USB FR
Référence constructeur : 3P700UF
Type : onduleur Off-Line
EAN : 3553340621307
Puissance : 700 VA / 420 W
Format : tour
Couleur : noir
